Skambjaturi tas-Sħana tal-Pjanċi għal Tisħin Kimiku, Tkessiħ u Irkupru tas-Sħana
It-trasferiment tas-sħana-kimiku jeħtieġ aktar minn kapaċità termali. Il-kimika tal-fluwidu, ir-riskju tal-korrużjoni, it-temperatura, il-pressjoni, il-kompatibilità tal-gaskets u l-imġiba tal-fouling għandhom jiġu riveduti flimkien.
WTSML jipprovdi skambjaturi tas-sħana tal-pjanċa kompluti, pjanċi ta' sostituzzjoni ta' trasferiment tas-sħana-u gaskits kompatibbli għat-tisħin kimiku, it-tkessiħ, il-kondensazzjoni, l-evaporazzjoni u d-dmirijiet ta' rkupru tas-sħana tal-proċess-.
Fejn huma l-iskambjaturi tas-sħana tal-pjanċa użati fl-ipproċessar kimiku?
L-iskambjaturi tas-sħana tal-pjanċi jistgħu jittrasferixxu s-sħana bejn iċ-ċirkwiti tal-proċess u l-utilità għat-tisħin, it-tkessiħ, il-kondensazzjoni, l-evaporazzjoni u d-dmirijiet ta' rkupru tal-enerġija- filwaqt li jżommu l-midja separata.
Għolli t-temperatura tal-likwidi tal-proċess billi tuża ilma sħun, sistemi tal-ġenb tal-fwar-jew mezz ieħor ta' tisħin adattat.
Neħħi s-sħana minn flussi kimiċi billi tuża ilma li jkessaħ, ilma mkessaħ jew ċirkwit ieħor ta' tkessiħ kompatibbli.
L-iskambjaturi tas-sħana tal-pjanċi jistgħu jaqdu dmirijiet ta'-bidla fil-fażi meta t-tip ta' l-iskambjatur u l-kundizzjonijiet operattivi huma adattati.
Irkupra s-sħana utli minn flussi ta 'proċess sħun u ttrasferiha għal proċess ieħor kompatibbli jew ċirkwit ta' utilità.
Applikazzjonijiet Komuni għall-Industrija Kimika u Proċess
Produzzjoni Kimika
L-iskambjaturi tas-sħana tal-pjanċa jistgħu jipprovdu tisħin jew tkessiħ fi stadji ta 'produzzjoni differenti fejn it-temperatura tal-proċess taffettwa direttament ir-reazzjoni, is-separazzjoni jew l-immaniġġjar downstream.
- L-ipproċessar tal-irmied tas-soda
- Sintesi tal-ammonja-dmirijiet relatati
- Tkessiħ tas-sinteżi tar-reżina
- Proċess ġenerali-tisħin u tkessiħ likwidu
Fermentazzjoni u Likwidi tal-Proċess
Il-kontroll tat-temperatura huwa importanti fejn il-prestazzjoni tal-proċess bijoloġiku jew kimiku tinbidel bil-ġenerazzjoni tas-sħana u t-temperatura operattiva.
- Tkessiħ tal-fermentazzjoni tal-alkoħol
- Ipproċessa-kontroll tat-temperatura tal-ilma
- Tkessiħ intermedju tal-fluwidu
- Irkupru tas-sħana minn flussi ta 'proċess sħun
Petrokimiku-Dmirijiet Relatati
Il-proċessi kimiċi u idrokarburi-relatati jeħtieġu reviżjoni bir-reqqa tal-kimika medja, it-temperatura, il-pressjoni u r-reżistenza tal-gasket.
- Tkessiħ relatat-idrokarburi
- Ipproċessa-tisħin likwidu
- Skambju tas-sħana ta 'utilità
- Skart-irkupru tas-sħana
Ibda bil-Medju Qabel Tagħżel l-Iskambjatur tas-Sħana
L-għażla tad-dazju-kimika għandha tibda bil-kompożizzjoni attwali tal-fluwidu u l-kundizzjonijiet operattivi, mhux biss iż-żona ta' trasferiment tas-sħana-meħtieġa.
Identifika l-Medju
Ikkonferma l-proċess u l-midja ta 'utilità, il-konċentrazzjoni, il-pH u l-komponenti kimiċi rilevanti.
Reviżjoni tat-Temperatura u Pressjoni
Iddetermina kundizzjonijiet operattivi normali, minimi u massimi.
Agħżel Materjali tal-Plate & Gasket
Qabbel ir-reżistenza għall-korrużjoni u l-kompatibilità tas-siġillar mal-medju attwali.
Ikkonferma Disinn Termali u Idrawliku
Iffinalizza l-arranġament tal-fluss, il-ġeometrija tal-pjanċa u l-waqgħa tal-pressjoni permissibbli.
Ħames Fatturi Li Jaffettwaw Direttament l-Affidabbiltà PHE Kimika
Il-kompożizzjoni tal-fluwidu, il-konċentrazzjoni, it-temperatura u l-pH jistgħu jaffettwaw bil-qawwa l-imġiba tal-korrużjoni tal-pjanċa.
Sustanzi kimiċi li huma aċċettabbli għal kompost wieħed tal-gasket jistgħu jattakkaw materjal ieħor.
Solidi, imluħa u reazzjonijiet kimiċi jistgħu joħolqu depożiti fuq uċuħ ta' trasferiment tas-sħana-.
Il-ġeometrija tal-kanal u l-veloċità tal-fluss għandhom jibbilanċjaw il-prestazzjoni termali kontra r-reżistenza idrawlika.
Il-bidliet fil-konċentrazzjoni, fit-temperatura jew fir-rata tal-produzzjoni jistgħu jbiddlu l-prestazzjoni tal-iskambjatur meħtieġa.
Fouling Kimiku Jista' Jiġi minn Aktar Minn Solidi Sospiżi
Mekkaniżmi ta' depożitu differenti jeħtieġu strateġiji differenti ta' tħaddim u tindif.
Solidi sospiżi jistgħu jakkumulaw fil-kanali tal-pjanċa u fuq uċuħ ta' trasferiment tas-sħana-.
L-imluħa maħlula jistgħu jippreċipitaw meta l-kundizzjonijiet tal-konċentrazzjoni jew tat-temperatura jimxu lejn is-supersaturazzjoni.
Reazzjonijiet li jseħħu ħdejn is-sħana-wiċċ tat-trasferiment jistgħu jipproduċu depożiti anke meta l-pjanċa nnifisha ma tkunx reattiv.
Mezzi korrużivi jistgħu jattakkaw il-wiċċ tal-pjanċa u joħolqu depożiti relatati mal-korrużjoni-li jkomplu jnaqqsu l-prestazzjoni.
Informazzjoni Meħtieġa għall-Għażla tal-Iskambjatur tas-Sħana tal-Proċess Kimiku
Ipprovdi l-kimika jew il-fluwidu tal-proċess fuq in-naħa tal-prodott.
Ilma li jkessaħ, ilma sħun, ċirkwit tal-ġenb tal-fwar-jew mezz ieħor.
Essenzjali għal korrużjoni u reviżjoni tal-kompatibilità tal-materjal-.
Ipprovdi rati tal-fluss tad-disinn fuq iż-żewġ naħat b'unitajiet.
Ipprovdi temperaturi tad-dħul u tal-ħruġ meħtieġa.
Ipprovdi pressjoni operattiva u tad-disinn fejn disponibbli.
Iddikjara t-telf massimu tal-pressjoni tal--in-naħa tal-proċess u tal-utilità-.
Identifika partiċelli, fibri, kristallizzazzjoni jew tendenza ta 'depożitu.
Materjal tal-Pjanċa Għandu Jsegwi l-Kompatibbiltà Kimika
L-għażla tal-materjal għandha tkun ibbażata fuq il-kimika attwali tal-fluwidu, il-konċentrazzjoni, it-temperatura u l-imġieba tal-korrużjoni.
| Fattur tal-Għażla | X'għandek tirrevedi | Għan tal-Inġinerija |
|---|---|---|
| Kimika tal-fluwidu | Kompożizzjoni kimika, pH, kloruri u kundizzjonijiet ossidanti / tnaqqis | Jiddetermina l-ambjent tal-korrużjoni li jidher mill-wiċċ tal-pjanċa. |
| Konċentrazzjoni | Konċentrazzjoni kimika normali u massima | L-imġiba tal-korrużjoni tista 'tinbidel b'mod sinifikanti bil-konċentrazzjoni. |
| Temperatura | Temperatura normali u massima tal-proċess | Temperatura ogħla tista 'żżid ir-rata ta' korrużjoni jew tibdel il-kompatibilità tal-materjal. |
| Kimiċi tat-Tindif | Aġent tat-tindif, konċentrazzjoni u temperatura tat-tindif | Il-kundizzjonijiet tat-tindif għandhom ukoll ikunu kompatibbli mal-materjal tal-pjanċa. |
Agħżel Materjal tal-gasket mill-Medju Kimiku Attwali
Ir-reżistenza tat-temperatura tal-gasket waħedha mhix biżżejjed. Il-kompatibilità kimika u l-profil tas-siġillar għandhom jiġu riveduti wkoll.
Komunement ikkunsidrat għal dmirijiet-relatati taż-żejt addattat, iżda mhuwiex universalment kompatibbli mal-fluwidi kimiċi jew idrawliċi kollha.
Jista 'joffri reżistenza aktar b'saħħitha f'ambjenti magħżula ta' żejt, fjuwil, solvent, aċidu jew alkali, soġġetti għal kundizzjonijiet attwali.
Joffri reżistenza tajba f'ħafna ambjenti ta' ilma, fwar u kimiċi iżda mhux adattat għal kull applikazzjoni ta'-żejt minerali.
Il-kimika korretta tal-gasket hija utli biss meta l-profil tas-siġillar jaqbel ukoll mal-pjanċa tal-iskambjatur u l-mudell.
Bilanċ tat-Trasferiment tas-Sħana, Veloċità tal-Fluss u Qtugħ tal-Pressjoni
Veloċità ogħla tista 'ttejjeb it-turbolenza u t-trasferiment tas-sħana, iżda l-veloċità eċċessiva żżid it-telf tal-pressjoni.
Il-mudell tal-korrugazzjoni jinfluwenza l-prestazzjoni termali, ir-reżistenza idrawlika u d-distribuzzjoni tal-fluss.
In-numru tal-pjanċa għandu jsegwi d-dazju tas-sħana meħtieġ, il-programm tat-temperatura u l-waqgħa tal-pressjoni permissibbli.
Wieħed-pass, multi-pass jew arranġamenti oħra għandhom jintgħażlu skont ir-rekwiżiti attwali tal-proċess.
Disinn PHEs Kimiċi għall-Ispezzjoni, Tindif u Sostituzzjoni tal-Komponent
Konsiderazzjonijiet Operattivi u Tindif
- Immonitorja t-temperaturi tad-dħul u tal-ħruġ.
- Il-pressjoni tal-binarji-naqqas il-bidliet maż-żmien.
- Oqgħod attent għall-kristallizzazzjoni jew il-formazzjoni tad-depożitu.
- Ikkonferma l-kompatibilità kimika tat-tindif.
- Evalwa l-filtrazzjoni fejn solidi sospiżi huma preżenti.
- Irrevedi l-bidliet operattivi li jbiddlu l-konċentrazzjoni jew il-viskożità.
Spezzjoni u Manutenzjoni
- Spezzjona l-uċuħ tal-pjanċa għal korrużjoni jew depożiti.
- Spezzjona gaskits għal nefħa, ebusija jew tnixxija.
- Iċċekkja l-kundizzjoni tal-ikklampjar wara l-manutenzjoni.
- Naddaf il-kanali tal-pjanċa skont il-mekkaniżmu attwali tal-fouling.
- Ibdel pjanċi bil-ħsara jew gaskits inkompatibbli.
- Irrevedi l-kawża ewlenija qabel tirrepeti l-istess materjal ta 'sostituzzjoni.

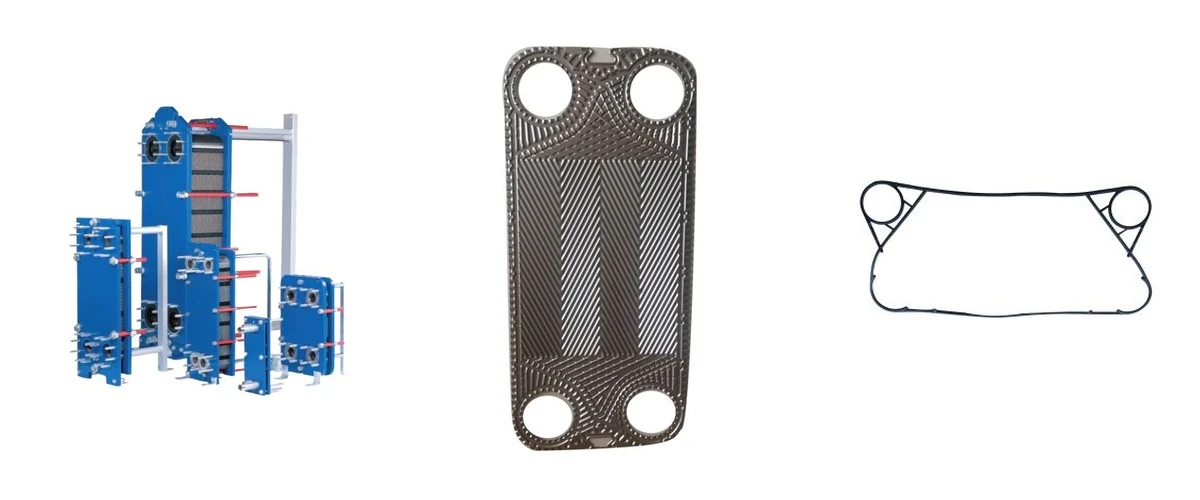

Tliet Gruppi ta 'Prodotti tal-Iskambjatur tas-Sħana tal-Pjanċa tal-Qoba
L-applikazzjonijiet kimiċi huma appoġġjati permezz ta' skambjaturi tas-sħana tal-pjanċa kompluti, pjanċi ta' trasferiment tas-sħana-sostituzzjoni u gaskits ta' sostituzzjoni.
Skambjaturi tas-Sħana tal-Pjanċi Tlesti
Unitajiet kompluti magħżula skont il-kimika tal-proċess, dazju termali, temperatura, pressjoni, rata tal-fluss u tnaqqis fil-pressjoni permissibbli.
Ara l-Iskambjaturi tas-Sħana tal-Pjanċi →Pjanċi tal-Iskambjatur tas-Sħana
Sostituzzjoni jew pjanċi ġodda tal-proġett-imqabbla bil-mudell tal-iskambjatur, il-ġeometrija, il-materjal u l-ambjent operattiv kimiku.
Ara l-Pjanċi tal-Iskambjatur tas-Sħana →Gaskits tal-Iskambjatur tas-Sħana
Gaskits ta 'sostituzzjoni magħżula skont il-mudell tal-iskambjatur, il-profil tas-siġillar, il-medju kimiku, it-temperatura u l-pressjoni.
Ara Gaskits tal-Iskambjatur tas-Sħana →Tissostitwixxi Pjanċi jew Gaskits f'PHE Kimika Eżistenti
It-tqabbil tas-sostituzzjoni għandu jqis kemm l-identità tal-komponent kif ukoll il-kundizzjonijiet tal-proċess li kkawżaw li l-komponent oriġinali jixjieħ jew ifalli.
Ipprovdi l-manifattur tal-iskambjatur eżistenti u l-mudell sħiħ.
Ibgħat ritratt ċar tal-pjanċa tal-isem tat-tagħmir.
Ritratti ċari jappoġġjaw il-ġeometrija tal-pjanċa u l-identifikazzjoni tal-profil tal-gasket-.
Ipprovdi mezz kimiku, konċentrazzjoni, pH, temperatura u kwantità.
Mid-Dejta tal-Proċess Kimiku għall-Għażla tal-Prodott
Għal proġetti ġodda, ipprovdi kemm midja, konċentrazzjoni, pH, rati tal-fluss, temperaturi, pressjoni, tnaqqis fil-pressjoni permissibbli u informazzjoni dwar il-fouling. Għal proġetti ta 'sostituzzjoni, inkludi wkoll il-mudell eżistenti, il-pjanċa tal-isem u r-ritratti tal-komponenti.
Ipprepara Dawn id-Dettalji Qabel Titlob Kwotazzjoni
Tisħin, tkessiħ, kondensazzjoni, evaporazzjoni jew irkupru tas-sħana.
Ipprovdi l-isem sħiħ tal-kimika jew tal-proċess-fluwidu.
Importanti għall-korrużjoni u r-reviżjoni tal-materjal.
Ilma, fwar-sistema tal-ġenb jew utilità oħra.
Iż-żewġ-rati tal-fluss tal-ġenb b'unitajiet.
Temperaturi tad-dħul u tal-ħruġ meħtieġa.
Pressjoni tax-xogħol u tad-disinn.
Waqgħa fil-pressjoni massima permissibbli.
Marka/mudell għal rekwiżiti ta 'sostituzzjoni.
Kwantità meħtieġa u pajjiż tad-destinazzjoni.
Mistoqsijiet Komuni dwar l-Iskambjatur tas-Sħana tal-Pjanċi Kimiċi
Ipprovdi kemm il-midja, il-konċentrazzjoni kimika u l-pH fejn rilevanti, ir-rati tal-fluss, it-temperaturi tad-dħul/ħruġ, il-pressjoni operattiva, tnaqqis fil-pressjoni permissibbli u kwalunkwe informazzjoni magħrufa dwar il-fouling jew is-solidi.
L-għażla tiddependi fuq il-kompożizzjoni kimika attwali, il-konċentrazzjoni, it-temperatura, il-pH, il-kloruri u l-kundizzjonijiet tat-tindif. L-isem tal-industrija waħdu mhuwiex biżżejjed għall-għażla finali tal-materjal.
Il-kompost tal-gasket għandu jiġi rivedut kontra l-medju kimiku attwali, il-konċentrazzjoni, it-temperatura u l-pressjoni filwaqt li jaqbel ukoll mal-mudell tal-iskambjatur u l-profil tal-gasket.
Il-fouling jista' jirriżulta minn partiċelli sospiżi, kristallizzazzjoni, reazzjonijiet kimiċi, prodotti ta' korrużjoni jew depożiti oħra ta' proċess-speċifiku.
Kawżi possibbli jinkludu fouling, kristallizzazzjoni, żieda fil-viskożità, imblukkar tal-kanali, fluss eċċessiv jew konfigurazzjoni tal-pjanċa mhux xierqa.
L-iskambjaturi tas-sħana tal-pjanċa jistgħu jiġu applikati għal dmirijiet ta 'kondensazzjoni u evaporazzjoni meta l-konfigurazzjoni tal-iskambjatur magħżula, pressjoni, temperatura u materjali huma adattati għall-proċess attwali.
It-tqabbil tas-sostituzzjoni jista 'jiġi rivedut bl-użu tad-ditta u l-mudell eżistenti tal-iskambjatur, il-pjanċa tal-isem, ir-ritratti tal-komponenti, id-dimensjonijiet, il-materjal, il-mezz kimiku u l-kwantità meħtieġa.
Ibgħat id-Dejta tal-Proċess Kimiku Tiegħek għal Reviżjoni Teknika
Jekk jogħġbok ipprovdi kemm midja, konċentrazzjoni kimika u pH fejn rilevanti, rati tal-fluss, temperaturi tad-dħul/ħruġ, pressjoni tax-xogħol u tnaqqis fil-pressjoni permissibbli. Għal proġetti ta 'sostituzzjoni, inkludi l-marka eżistenti, il-mudell, il-pjanċa tal-isem u r-ritratti tal-komponenti.
Itlob Appoġġ Tekniku tal-Proċess Kimiku →Inkjesta dwar l-Iskambjatur tas-Sħana tal-Pjanċa tal-Ipproċessar Kimiku
Ibgħat l-informazzjoni ġdida tal--proġett jew ta' sostituzzjoni tiegħek għal reviżjoni ta' skambjatur tas-sħana tal-pjanċa komplut, pjanċa ta' sostituzzjoni jew siegla kompatibbli.
